YLJ serie drejningsmoment trefaset asynkron motor

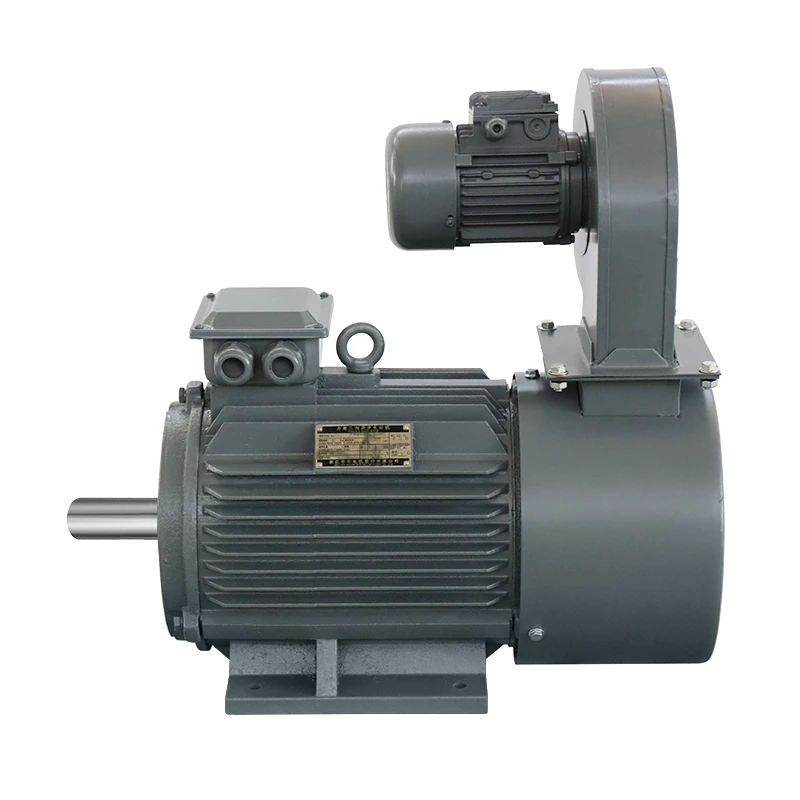

YLJ-seriens drejningsmoment trefasede asynkronmotor er en speciel motor med bløde mekaniske egenskaber og et bredt hastighedsområde udviklet på basis af generelle motorer baseret på feltingeniørerfaring og brugerfeedback i mange lande rundt om i verden. Når belastningen stiger, falder motorhastigheden automatisk, mens udgangsmomentet øges for at opretholde belastningsbalancen. Momentmotoren har højt stall-moment og lille stall-strøm og kan modstå stall-drift i en vis periode. Denne serie af motorer skal bruges sammen med YLJK-controllere til spændings- og hastighedsregulering.
Denne serie af motorer er velegnet til oprulning, afvikling, standsning og hastighedsregulering og andre formål. Det er meget udbredt i tekstil-, lednings- og kabel-, metalforarbejdnings-, papirfremstillings-, gummi-, plast- og trykkerimaskiner.

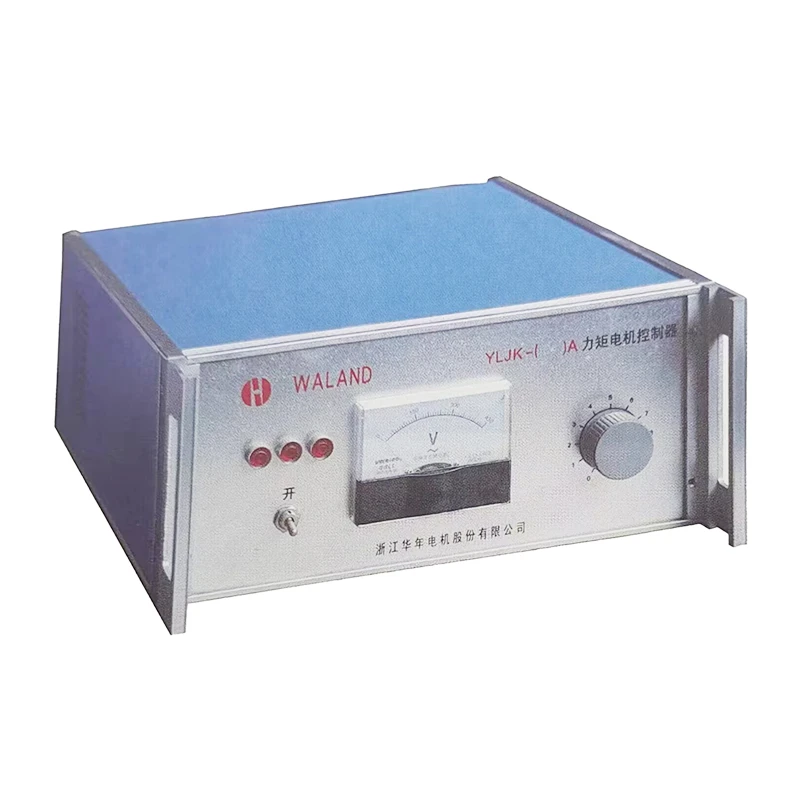

YLJK serie momentmotorstyring

YLJK-seriens momentmotorcontroller er en ny type elektronisk spændingsregulatorcontroller, der udelukkende bruges med YLJ-seriens moment trefasede motorer. Det har karakteristika for god trefasebalance, fremragende motorstartydelse og stabil hastighed. Sørg for, at ændringerne i spændingen og linjehastigheden for opviklingsudstyr i industrier som metallurgi, petrokemi, tekstiler, plast, ledninger og kabler, papirfremstilling, kedler, løft, værktøjsmaskiner og generelt maskineri forbliver inden for det tilladte område under hele processen med hjulets diameter ændrer sig fra begyndelsen til slutningen.

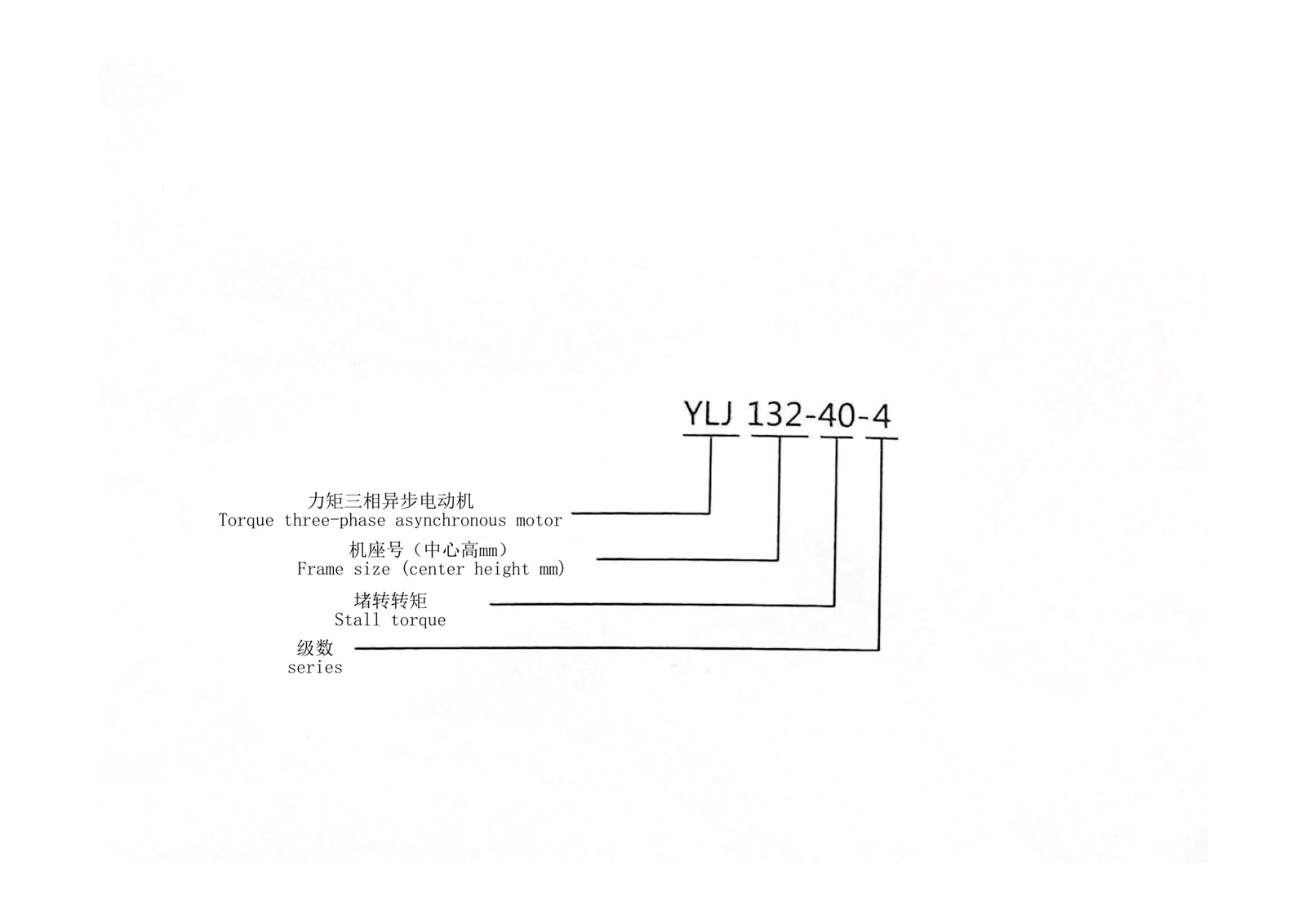

Bestillingsvejledning

Angiv venligst motormodel, antal poler, nominel effekt, nominel spænding, nominel frekvens, beskyttelsesniveau, kølemetode, installationstype, klemkassetype, højde og omgivelsestemperatur ved bestilling; hvis der er andre tekniske krav til motoren udover de nationale standarder, kan vores virksomhed designe den specifikt til dig og sætte den i produktion efter underskrivelse af den tekniske aftale.

Tekniske parametre
Rammestørrelse	H71-180	Nominel spænding	380V-690V
Frekvens	50Hz, 60Hz	Outputområde	0.1~350N.m
Isoleringsklasse	B,F,H	Beskyttelsesniveau	IP21(H112~H180) IP44(H71~H100)
Forbindelse	Y	Arbejdssystem	S9
Højde	≯1000m	Omgivelsestemperatur	-15 grad ~+40 grad

380V 50Hz

Rammestørrelse

2 polet

4 polet

6 polet

8 polet

pol
6/4

pol
8/4

pol
8/6

pol
12/8

Tilladt stalltid
(min)

Blokeringsmoment/stallstrøm

Standsningsmoment
(N.m)

Standset rotorstrøm
(A)

Standsningsmoment
(N.m)

Standset rotorstrøm
(A)

Standsningsmoment
(N.m)

Standset rotorstrøm
(A)

Standsningsmoment
(N.m)

Standset rotorstrøm
(A)

0.5/0.5

0.5/0.4

0.5/0.5

0.3/0.3

0.55/0.55

0.25/0.38

0.7/0.5

0.8/0.7

0.5/0.4

0.7/0.7

0.45/0.5

1.6/1.0

1/0.8

1/0.5

0.74/0.6

1.5/1.0

2.5/1.2

3/1.6

3/1.4

90S

2.5/1.2

3/1.5

3/1.1

90L

3/1.4

4/1.2

100L

1/0.9

1/0.4

2/1.5

1.5/0.8

0.8/0.6

2/1.5

1.5/0.8

2/0.7

4/2

2/1

1.1/0.7

4/3.3

2/1

4/2

5/2.5

2.5/1.5

1/0.9

2.5/1.2

5/3

8/2.5

5/2

2.4/1.9

4/2.5

6/3

6.5/5

2.6/2.5

5/2.5

6/3.5

112M

2/3.5

4/2.5

4/2

8/4.5

3/1.7

10/15

3.2/5.0

8/6

4.3/2.8

4/5.4

6/3.5

8/6

4/4.5

10/20

4.5/7.5

6/5.5

10/6.5

10/6

10/5.5

12/8

4.8/5.4

10/7

12/8.2

12/7

132M

16/14

16/8.5

16/8

16/7

30/20

8/9

16/12

5/5.2

15/25

6/10

40/40

25/15

25/13

25/10

25/30

13.5/14

40/25

40/20

40/15

30/40

16/18

160M

60/35

60/30

60/25

80/40

80/35

160L

80/45

100/50

100/49

60/70

25/31

60/40

29/14.5

60/70

25/35

100/55

180L

125/70

125/60

125/45

100/80

45/45

160/85

160/80

160/75

200/110

200/100

200/90

250/110

250/100

300/140

300/105

350/160

350/125

Form og monteringsmål
Rammestørrelse	Installationsdimensioner														Dimensioner (referenceværdi)
	H	A	B	C	D	E	FxGD	G	K	T	M	N	P	S	AB	AC	AD	HD	HD	L	L	L
																			(Centrifugal)	(køling)	(Aksial flow)	(Centrifugal)
71	71	112	90	45	14	30	5x5	11	7	2.5	85	70	105	4xM6	145	145		180		255
80	80	125	100	50	19	40	6x6	16	10	3.5	165	130	200	4xφ12	165	175	150	175		290
90S	90	140	100	56	24	50	8x7	20	10	3.5	165	130	200	4xφ12	180	195	160	195		315
90L	90	140	125	56	24	50	8x7	20	10	3.5	165	130	200	4xφ12	180	195	160	195		340
100L	100	160	140	63	28	60	8x7	24	12	4	215	180	250	4xφ15	205	215	180	245		380	430
112M	112	190	140	70	28	60	8x7	24	12						250	240	210	300	480		450	470
(B3)
112M	112	190	140	110	28	60	8x7	24	12	4	215	180	250	4xφ15	250	240	210	300	480		490	510
(B35)
132M	132	216	178	89	38	80	10x8	33	12						290	275	220	345	520		610	580
(B3)
132M	132	216	178	128	38	80	10x8	33	12	4	265	230	300	4xφ15	290	275	220	345	520		650	620
(B35)
160M	160	254	210	108	42	110	12x8	37	15						330	310			570			690
160L	160	254	254	108	42	110	12x8	37	15						330	310			570			780
180L	180	279	279	121	48	110	14x9	43	15						355	350			570			750

page-912-536

Køleventilatorparametre
Rammestørrelse	100	112		132		160		180
Fan type	Aksialt flow	Aksialt flow	Centrifugering	Aksialt flow	Centrifugering	Aksialt flow	Centrifugering	Centrifugering
Effekt (W)	30	30	120	65	120	120	370	550-1500
Spænding (V)	380 (trefaset)
Frekvens (Hz)	50

YLJ udvælgelsespunkter
Motorstænger	2 polet		4 polet		6 polet		8 polet
Rullediameter forhold (r/min)	Tom tallerken (Tom)	Fuld plade (Fuld)	Tom tallerken (Tom)	Fuld plade (Fuld)	Tom tallerken (Tom)	Fuld plade (Fuld)	Tom tallerken (Tom)	Fuld plade (Fuld)
1:2	2000	1000	1000	500	666	333	500	250
1:3	2250	750	1125	375	750	250	562.5	187.5
1:4	2400	600	1200	300	800	200	600	150

Installationsmetode

Struktur og installationstype (IM-kode))	IM B3	IM B8	IM B5	IM B6	IM V5	IM V1	IM B7	IM V6	IM V3
Installationsdiagram
Rammestørrelse	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
Struktur og installationstype (IM-kode))	IM V37	IM V17	IM B34	IM V19	IM V18	IM B14	IM V35	IM V15	IM B35
Installationsdiagram
Rammestørrelse	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450

YLJ serie motor

Bestillingsvejledning

Installationsmetode
